D343H美标法兰式蝶阀

- 产品型号:
- D343H美标
- 产品口径:
- 2″-36″
- 产品压力:
- 150-1500LB
- 产品材质:
- WCB，304,316,316SS，CF8M
联系我们

产品说明

一、产品[D343H美标法兰式蝶阀]的详细资料：

产品名称; D343H美标法兰式蝶阀

产品型号：D343H-150Lb/300LB

产品概述：D343H/W美标法兰式蝶阀是我司在引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、美标法兰式蝶阀结构特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

三、主要技术参数：

公称通径	DN(mm)	830W	830L
公称通径	DN(mm)	2″-36″	2″-36″
公称压力 Nominal pressure	PN(MPa)	150Lb	300Lb
试验压力Ps(MPa)	强度试验	3.0	7.5
	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29-425℃

四、主要零件材料：

雩件名称	材料
阀体	WCB，304,31 6,31 6SS，CF8M
蝶板	WCB，304,31 6、31 6SS，CF8M
阀杆	316、2Crl3、1Crl8Ni9Ti
密封圈	31 6、氟塑料
填料	柔性石墨、氟塑料

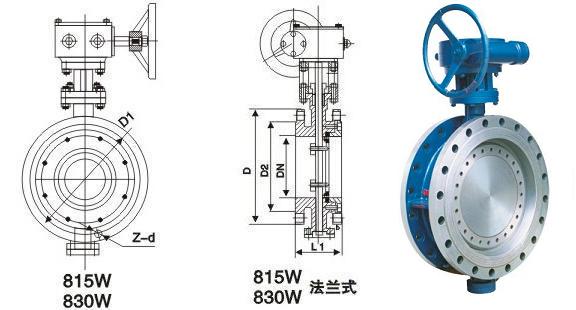

五、美标法兰式蝶阀结构图：

六、D343H-150Lb美标法兰式蝶阀外形尺寸：

公称通径DN		尺寸
公称通径DN		L	D	D1	D2	b	Z-d
2"	50	108	152	120.5	92	16	4-19
2.5"	65	112	178	139.5	105	18	4-19
3"	80	114	190	152.5	127	19	4-19
4"	100	127	229	190.5	157	27	8-19
5"	125	140	254	216	186	27	8-22
6"	150	140	279	241.5	216	26	8-22
8"	200	152	343	298.5	270	29	8-22
10"	250	165	406	362	324	31	12-25
12"	300	178	483	532	381	32	12-25
14"	350	190	533	476	413	35	12-29
16"	400	216	597	540	470	37	16-29
18"	450	222	635	578	533	40	16-32
20"	500	229	699	635	584	43	20-32
24"	600	267	813	750	692	48	20-35
28"	700	292	927	864	800	71	28-35
32"	800	318	1060	978	914	81	28-41
36"	900	330	1168	1086	1022	90	32-41
40"	1000	410	1289	1200	1124	90	36-41

七、D343H-300Lb美标法兰式蝶阀外形尺寸：

公称通径DN		尺寸
公称通径DN		L	D	D1	D2	b	Z-d
2"	50	108	165	127	92	23	8-19
2．5	65	112	190	149	105	26	8-22
3"	80	114	210	168.5	127	29	8-22
4"	100	127	241	200	157	32	8-22
5"	125	140	279	235	186	35	8-22
6"	150	140	318	270	216	37	12-22
8"	200	152	381	330	270	42	12-25
10"	250	165	445	387.5	324	48	16-29
12"	300	178	521	451	381	51	16-32
14"	350	190	584	514.5	413	54	20-32
16"	400	216	648	571.5	470	58	20-35
18"	450	222	711	628.5	533	61	24-35
20"	500	229	775	686	584	64	24-35
24"	600	267	914	813	692	70	24-41

订货须知：
一、①D343H美标法兰式蝶阀产品名称与型号②D343H美标法兰式蝶阀口径③D343H美标法兰式蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D343H美标法兰式蝶阀型号，请按D343H美标法兰式蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
