GD341X法兰式管网蝶阀

- 产品型号:
- GD341X
- 产品口径:
- 80-2000mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁、碳钢
联系我们

产品说明

一、产品[GD341X法兰式管网蝶阀]的详细资料：

产品名称：GD341X法兰式管网蝶阀,管网蝶阀,供水管网蝶阀

产品型号：GD341X

产品概述：GD341X法兰式地下管网蝶阀又叫翻板阀，是一种结构简单的调节阀，该阀门操作轻便，严密的密封性能，超长的使用寿命。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。

二、GD341X法兰式地下管网蝶阀用途：

GD341X法兰式地下管网蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上。

三、GD341X法兰式地下管网蝶阀特点：

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大，流体阻力较小。

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。

10、操作灵活省力，可选择手动、电动、气动、液压方式。

四、GD341X法兰式地下管网蝶阀执行标准：

法兰连接尺寸：GB/T17241.6-98；GB9115-88

结构长度：GB12221-89

压力试验：GB/T13927-92；

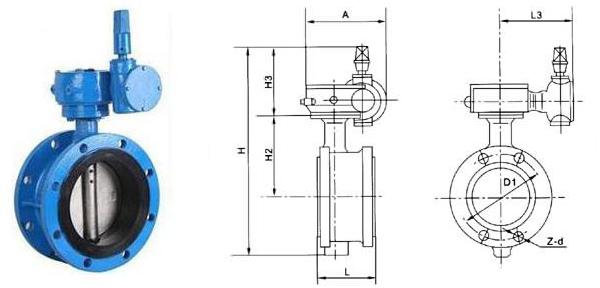

五、GD341法兰式管网蝶阀GD341X-6、10、16ZP、R、C连接尺寸：

通径DN	L	H	H2	H3	A	B	D1			Z-d
通径DN	L	H	H2	H3	A	B	0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
80	114	495	140	250	163	97	150	160	160	4-18	8-18	8-19
100	127	506	142	250	163	97	170	180	180	4-18	8-18	8-19
125	140	570	185	250	163	97	200	210	210	8-18	8-18	8-19
150	140	600	200	250	163	97	225	240	240	8-18	8-22	8-23
200	152	670	225	270	230	114	280	295	295	8-18	8-22	12-23
250	250	751	266	270	230	114	335	350	355	12-18	12-22	12-28
300	270	855	340	270	230	114	395	400	410	12-22	12-22	12-28
350	290	915	375	270	230	114	445	460	470	12-22	16-22	16-28
400	310	970	395	270	331	143	495	515	525	16-22	16-26	16-31
450	330	1015	420	270	331	143	550	565	585	16-22	20-26	20-31
500	350	1110	480	270	331	143	600	620	650	20-22	20-26	20-34
600	390	1303	515	343	487	377	705	725	770	20-26	20-30	20-37
700	430	1425	577	343	487	377	810	840	840	24-26	24-30	24-37
800	470	1523	620	343	487	377	920	950	950	24-30	24-33	24-40
900	510	1703	715	358	650	410	1020	1050	1050	24-30	28-33	28-40
1000	550	1793	755	358	650	410	1120	1160	1170	28-30	28-36	28-43
1200	630	2053	900	358	650	410	1340	1380	1390	32-33	32-39	32-49
1400	710	2320	995	425	940	460	1560	1590	1590	36-36	36-42	36-49
1600	790	2675	1150	425	940	460	1760	1820	1820	40-36	40-48	40-56
1800	870	2796	1247	425	940	460	1970	2020	2020	44-39	44-48	44-56
2000	950	3075	1360	425	940	460	2180	2230	2230	48-42	48-48	48-62

订货须知：
一、①GD341X法兰式管网蝶阀产品名称与型号②GD341X法兰式管网蝶阀口径③GD341X法兰式管网蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的GD341X法兰式管网蝶阀型号，请按GD341X法兰式管网蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
