100S角式隔膜式排泥阀

产品说明

一、产品[100S角式隔膜式排泥阀]的详细资料：

产品型号：100S

产品名称：角式隔膜式排泥阀

产品特点：凯斯特牌100S角式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部，用以排除底部沉淀的泥砂和污物。阀门内部为尼龙强化橡胶隔膜，并设计为角型结构，利于污物的顺利排除，安装方便，使用寿命长。

结构特点和用途：

100S型角式隔膜式排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂，做为排除水池内泥沙及污物。

公称压力 PN6、10
公称通径 DN50-300
适用介质水、污水等
法兰标准 GB/T 17241.6-1998
GB/T 9113.1-2000
适用温度 0-80℃
试验标准 GB/T 13927

二、主要技术参数

密封试验压力MPa	壳体试验压力MPa	100S角式隔膜型公称压力
1.1、1.76	1.5、2.4	1.0Mpa、1.6Mpa

三、主要零件材料

零件名称	阀体、阀盖	阀瓣、弹簧	簿膜
材料	铸铁	不锈钢	尼龙强SX橡胶

四、凯斯特牌排泥阀主要外形连接尺寸：

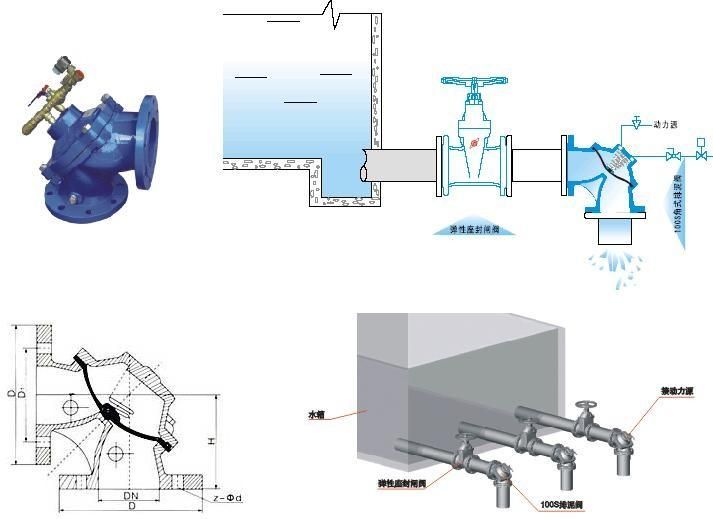

安装示意图

订货须知：

一、①角式隔膜式排泥阀产品名称与型号②角式隔膜式排泥阀口径③角式隔膜式排泥阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的角式隔膜式排泥阀型号，请按角式隔膜式排泥阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
