D41J法兰式衬胶蝶阀

- 产品型号:
- D41J
- 产品口径:
- 50-1000mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 铸铁、碳钢
联系我们

产品说明

一、产品[D41J法兰式衬胶蝶阀]的详细资料：

产品名称：法兰式衬胶蝶阀

产品型号：D41J

产品概述：D41J法兰式衬胶蝶阀根据大型管网要求设计的涡轮法兰蝶阀，阀体强度高、安全系数大，抗拉抗撕裂，结构简单可靠。适用于公称压力≤1.6MPa的食品，医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，欢迎选购，全国免费服务热线：4008-721-021。

D41J法兰式衬胶蝶阀产品特点：
1.法兰式蝶阀结构简单，力矩小，操作方便、迅速；
2.具有良好的流量调节功能和密封性能，气压测试泄露为零
3.合成橡胶阀座具有耐腐蚀、耐冲蚀、尺寸稳定、回弹性好
4.可装配电动执行器、气动执行器，实现远程大规模集中控制

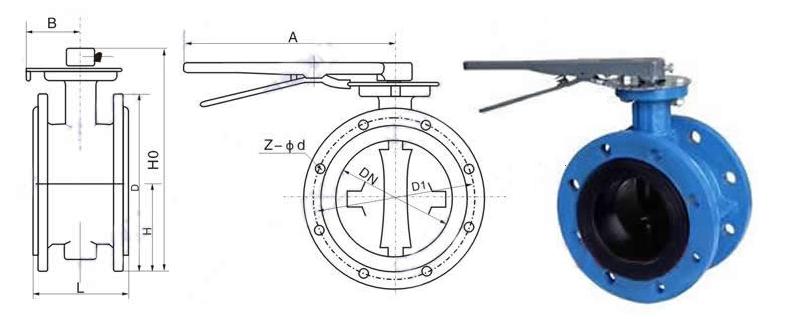

二、D41J法兰式衬胶蝶阀结构型式：

三、D41J法兰式衬胶蝶阀主要零件材料：

零件名称	材料
阀体	铸铁球墨铸铁铸钢
蝶板	铸铁球墨铸铁尼龙涂层板衬胶板 CF8 CF8M 2507 1.4529
密封圈	丁晴橡胶(NBR) 三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
阀杆	45# 1Cr13
填料	O型圈柔性石墨

四、D41J法兰式衬胶蝶阀密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯
英语简称	CR	NBR	EPDM	PTFE
型号代号	X或J	XA或JA	XB或JB	F或XC、JC
耐最高温度	82℃	93℃	150℃	232℃
耐最低温度	-40℃	-40℃	-40℃	-268℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃

材料品种	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	SI	VITON	NR	PA
型号代号	XD或JD	XE或JE	X1	N
耐最高温度	250℃	204℃	85℃	93℃
耐最低温度	-70℃	-23℃	-20℃	-73℃
适用工作温度	-70~+150℃	-23~+150℃	-20~+85℃	-30~93℃

五、D41J法兰式衬胶蝶阀主要外形尺寸1.6MPa：

DN	L	H	H0	A	B	D	D1	D2	n-d
50	108	63	306	180	200	165	125	99	4-18
65	112	70	321	180	200	185	145	118	4-18
80	114	83	346	180	200	200	160	132	8-18
100	127	105	387	180	200	220	180	156	8-18
125	140	115	411	180	200	250	210	184	8-18
150	140	137	447	270	280	285	240	211	8-22
200	152	164	572	270	280	340	295	266	12-22
250	165	206	646	270	280	405	355	319	12-26
300	178	230	738	380	420	460	410	370	12-26
350	190	248	761	380	420	520	470	429	16-26
400	216	289	877	450	470	580	525	480	16-30
450	222	320	938	480	490	640	585	548	20-30
500	229	343	993	480	490	715	650	609	20-33
600	267	413	1131	480	490	840	770	720	20-36
700	292	478	1476	640	660	910	840	794	24-36
800	318	525	1533	640	660	1025	950	901	24-39
900	330	585	1655	750	860	1125	1050	1001	28-39
1000	410	640	1765	850	900	1255	1170	1112	28-42

六、D41J法兰式衬胶蝶阀主要外形尺寸1.0MPa：

DN	L	H	H0	A	B	D	D1	D2	n-d
50	108	63	306	180	200	165	125	99	4-18
65	112	70	321	180	200	185	145	118	4-18
80	114	83	346	180	200	200	160	132	8-18
100	127	105	387	180	200	220	180	156	8-18
125	140	115	411	180	200	250	210	184	8-18
150	140	137	447	270	280	285	240	211	8-22
200	152	164	572	270	280	340	295	266	8-22
250	250	206	646	270	280	395	350	319	12-22
300	270	230	738	380	420	445	400	370	12-22
350	290	248	761	380	420	505	460	429	16-22
400	310	289	877	450	470	565	515	480	16-26
450	330	320	938	480	490	615	565	530	20-26
500	350	343	993	480	490	670	620	582	20-26
600	390	413	1131	480	490	780	725	682	20-30
700	430	478	1476	640	660	895	840	794	24-30
800	470	525	1533	640	660	1015	950	901	24-33
900	510	585	1655	750	860	1115	1050	1001	28-33
1000	550	640	1765	850	900	1230	1160	1112	28-36

订货须知：
一、①D41J法兰式衬胶蝶阀产品名称与型号②D41J法兰式衬胶蝶阀口径③D41J法兰式衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D41J法兰式衬胶蝶阀型号，请按D41J法兰式衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
