D343H多层次金属硬密封蝶阀

- 产品型号:
- D343H
- 产品口径:
- 50-2000mm
- 产品压力:
- 1.0-4.0Mpa
- 产品材质:
- 碳钢、不锈钢、合金钢、铬钼钢
联系我们

产品说明

一、产品[D343H多层次金属硬密封蝶阀]的详细资料：

产品名称：D343H多层次金属硬密封蝶阀,多层次硬密封蝶阀

产品型号：D343H

产品概述：D343H多层次金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、多层次金属硬密封蝶阀特点：

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。

2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。

3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、多层次金属硬密封蝶阀采用标准：

设计标准：GB/T12238-1989；JB/T8527-1997

法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000，GB/T9115.1-2000；GB/T9115.2-2000

结构长度：GB/T12221-1989

压力试验：GB/T13927-1992；JB/T9092-1999

四、多层次金属硬密封蝶阀用途：

本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。

五、多层次金属硬密封蝶阀产品结构：

a）、弹性座密封结构

弹性座密封结构，采用偏心蝶板安装在阀杆上，其边绩为球形、锥形两种，并与弹性密封圈相配合.密封圈做成L形和U形两种，与蝶板密封面相吻合。密封副在介质压力作用下，产生微小的弹性变形，从而实现密封。根据阀门的公称通经，公称压力选择其结构形式，根据承压受力设计密封圈壁厚。

b）、多层次密封结构

多层次密封结构，采用软硬多叠层式金属圈，将多叠层密封圈固定在蝶板上，使其不发生弯曲和移动，并有效避开了介质对叠层密封圈的直接冲刷，阀座密封面采用耐磨性能极佳的硬质合金焊条堆焊，从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重优点，无论在高温或低温情况下，均具有优良的密封性能。采用三维偏芯结构设计，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能。板构

C）、中线型结构

中线型结构，由阀体、内衬里层（聚四氟乙烯或橡胶）和（不锈钢阀板或镀铬钢阀板）、阀轴组成，其介质流线型的结构设计近似于直线，调节性能好，密封结构为居中心线型密封，密封性能可靠达到双向密封零泄漏，可以任意位置安装。

六、主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5	4.0
密封试验(MPa)	0.66	1.1	1.76	2.75	4.4
强度试验(MPa)	0.9	1.5	2.4	3.75	6.0
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

七、主要零部件材料：

型号		D343H-16C	D343W-16P	D343W-16R
工作压力（MPa）		1.6-4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

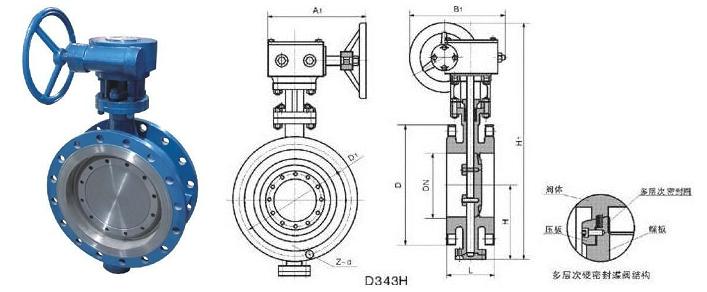

八、多层次金属硬密封蝶阀主要连接及外形尺寸：

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

订货须知：
一、①D343H多层次金属硬密封蝶阀产品名称与型号②D343H多层次金属硬密封蝶阀口径③D343H多层次金属硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的D343H多层次金属硬密封蝶阀型号，请按D343H多层次金属硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
