Dd343H/Y双向压三维偏心多层次硬密封蝶阀

- 产品型号:
- Dd343H/Y
- 产品口径:
- 50-2000mm
- 产品压力:
- 0.6-4.0Mpa
- 产品材质:
- 碳钢、不锈钢、合金钢、铬钼钢
联系我们

产品说明

一、产品[Dd343H/Y双向压三维偏心多层次硬密封蝶阀]的详细资料：

产品名称：双向压三维偏心多层次硬密封蝶阀

产品型号：Dd343H/Y

产品概述：Dd343H/Y双向压三维偏心多层次硬密封蝶阀是我公司吸收，消化国内外的技术。在多层次三偏心金属硬密封蝶阀的基础上，应用户需要研制开发的又一款新产品。本蝶阀采取三偏心金属密封结构，不仅具有普通多层次三偏心金属硬密封蝶的全部优良性能，还在设计上进行改进创新，合理地减少了径向偏心，而且增改了一个自动补偿功能的阀座，在关闭状态下阀杆所受力矩较小，处于静平衡，同时蝶阀阀体上设计了移动阀座密封圈肯有非常良好的自动补偿功能。使阀门在反向受压力时，蝶板密封封面与阀体密封面所产生的相对移位得到充分的补偿，再则蝶板密封圈采用了优质弹性耐磨石墨橡胶板与高韧性耐磨不锈钢片组成多层次结构密封，不仅柔中有刚，而且有非常良好的弹性与移动阀座密封圈保持最佳密合，因此本蝶阀不论正向或反向受压，均能在全额压差下达到100%零泄漏。本阀的最大特点是双向受压、维修方便。

新产品介绍：通常的双偏心蝶阀像b（偏离管道中心）和a（偏离密封面中心）所示的那样（请见图二），目的是减少阀座与密封件之间大约5o，行程磨擦。

我公司增加了一个独特的偏心角β（请见图二），倾斜锥形不仅克服了阀门启闭中密封件和阀座之间的所有磨擦，从而增加了使用寿命，而且通过外加力矩的改变可任意调整其密封可靠，绝不出现关过头现象。

二、双向压三维偏心多层次硬密封蝶阀结构特点：

1、耐颗粒磨损：双向金属硬密封蝶阀蝶板的运动带有擦拭性能和刀形切口的多层次密封圈与阀体上移动阀座之间具有清扫作用，非常有效把结晶在移动阀座密封面上的颗粒状晶体、污垢、纤维等物质清除；移动阀座密封圈采用高韧性耐磨不锈钢，经过特殊处理耐磨性强和有良好的综合力学性能和抗腐蚀性，抗擦伤。

2、开关无磨擦：利用三维偏心的原理，关阀时蝶板密封面随着三维偏心位移只有在最后一刻才靠向移动阀座密封面，而不会产生磨擦。开阀时，在偏心的作用下蝶板只需转过很小的角度（2o~5o），蝶板的密封面与阀体的密封面就完全脱离开，蝶板的密封面与阀体的密封面不会产生摩擦，使本蝶阀的使用寿命提高数倍。

3、不受介质温度影响：且蝶板上的密封环采用耐磨优质弹性石棉胶板与高韧性不锈钢组成多层次结构，而形成硬软结合，具有金属密封和弹性密封的双重优点，不易磨损，不易被冲刷，无论在低温和高温的情况下，均有良好的密封性能。

4、自动补偿双向压：（请见图三）按图从左往右施压时，利用三偏心的原理，蝶板与阀体越关越紧，从而得到良好的密封；按图从右往左施压时，移动阀座在受压力的推力和弹簧推力时，移动阀座自动向蝶板推紧，当压力越高移动阀座向蝶板越推越紧，从而得到良好的密封；因此本阀属于双向金属硬密封蝶阀蝶，双向压也能达到100%的零泄漏；在长期的使用下，移动阀座密封和蝶板密封如有磨损或损伤，在弹簧作用下移动阀座自动向蝶板推进，在反向受压时蝶板会向箭头移动，这时则移动阀座在弹簧和压力的作用它也会跟着前移，从而得到良好的自动补偿功能。

5、适合高流速介质：坚固的一轴式使之高流速的介质中且无振动、无噪音。

6、寿命长开关轻松：有效合理的减小偏心，因此本阀的扭矩大大的减少；无易损部件，由于偏心的作用，阀门启闭过程中蝶板与移动阀座的密封面完全脱离，做无磨擦转动，扭矩小，阀门的自动补偿功能，大大的提高了阀门的寿命，操作轻巧。

7、维修方便：该阀门的一端设计了一个可调节压板，在维修时只需拆下可调节压板，即可进行维修密封环及其他配件，如其它配件都是完好的，但是密封还漏的情况下，也无须把其他配件拆卸下来，直接拆卸调节压板做少许加工即可；也解决了以前的拆卸困难的问题。

三、双向压三维偏心多层次硬密封蝶阀适用工况：

由于双向金属硬密封蝶阀蝶板的运动带有擦拭性能，可用于带悬浮固体颗粒的介质，跟据密封件的强度也可用于粉状和颗粒状的介质。

双向金属硬密封蝶阀的结构长度和总体高度较小，开启和关闭速度快，在完全开启时，具有较小的流体阻力，当开启到大约5o到80o之间时，又能进行灵敏的流量控制。

主要适用于泥浆介质及含固体颗粒介质场合；适用于阀门结构长度短的场合；适用于启闭速度快的场合；适用于阀门关闭后介质的回流压力不能泄漏的场合下。

在双位调节、缩口的通道、低噪声、有气穴和气化现象，向大气少量渗漏，有磨蚀性介质时，使用双向压金属硬密封蝶阀。

在特殊工况条件下节流调节或要求密封严格，或磨损严重、低温（深冷）等工况条件下使用双向压金属硬密封蝶阀。

双向金属硬密封蝶阀适用于供热、供汽、供水及煤气、油品、酸碱等管路，作为调节和截流装置。

双向金属硬密封蝶阀除作为大型变压吸附气体分离控制阀外，还可广泛用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等领域。

四、执行标准：

1、设计、制造按照GB/T12238-89、JB/T8527-97标准执行；

2、阀门试验按照GB/T13927-92、JB/T9092-99标准执行；

3、阀门结构长度按照GB/T12221-2005标准执行；

4、两端法兰尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94标准执行，非标法兰连接尺寸按企业标准；

五、双向压三维偏心多层次硬密封蝶阀主要零件材料：

产品类型		C	P	R8	R3	I
零件名称	阀门	WCB	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	蝶板	WCB	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	2Cr13
	自动补偿阀座	0Cr18Ni9	00Cr19Ni11	00Cr17Ni14Mo2	00Cr17Ni14Mo2	0Cr18Ni9
	阀体压板	WCB	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	蝶板压板	Q235-A	304	CF8M(316)	CF3M(316L)	ZG1Cr5Mo
	轴套	SF-1	FB092	FB316	FB316L	BF316
	填料	柔性石墨
	蝶板硬密封圈	耐磨耐高温石棉板与高韧性耐磨不锈钢
	蝶板密封圈	橡胶对位聚苯聚四氟乙希

六、双向压三维偏心多层次硬密封蝶阀性能规范：

公称压力(PN)		1.6	2.5	4.0	6.4	Class150	Class300
常温最大工作压力(MPa)		1.6	2.5	4.0	6.4	2.0	5.0
压力试验(MPa)	壳体强度试验	2.4	3.8	6.0	9.6	3.0	7.5
	正向密封试验	1.76	2.75	4.4	7.1	2.2	5.5
	反向密封试验	1.76	2.75	4.4	7.1	2.2	5.5
	气密封试验	0.6
渗漏率		<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度		软密封:-40oC~350oC;硬密封:-50oC~600oC
适用介质		天然气、水蒸气、空气油、品类、酸类、碱类、含微小颗粒状、水、污水、含纤维等各类介质；
传动形式		蜗轮传动、电动传动、气动传动、液动传动

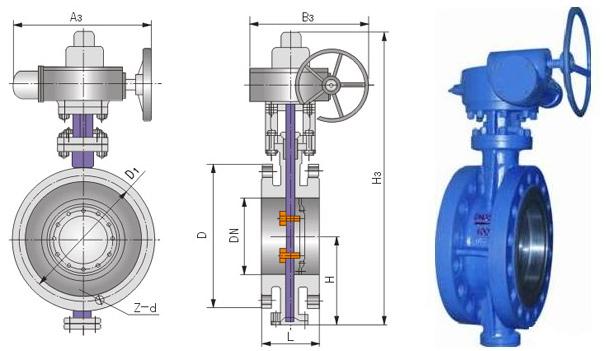

七、Dd343H/Y双向压三维偏心多层次硬密封蝶阀主要外形连接尺寸：PN6~10

公称通径		长度标准值		外形尺寸（参考值）										连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48	8700

八、Dd343H/Y双向压三维偏心多层次硬密封蝶阀主要外形连接尺寸：PN16~25

公称通径		长度标准值		外形尺寸（参考值）										连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62	5000
1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	6900
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70	9100

九、Dd343H/Y双向压三维偏心多层次硬密封蝶阀主要外形连接尺寸：PN40

公称通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸 (标准值)
公称通径		L		H	Dd343H			Dd643H			Dd943H			PN4.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	21/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
200	8	152	230	200	760	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	210	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580				1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580				1415	575	714	755	670	20-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dd-代表多层次密封结构。

订货须知：
一、①双向压三维偏心多层次硬密封蝶阀产品名称与型号②双向压三维偏心多层次硬密封蝶阀口径③双向压三维偏心多层次硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的双向压三维偏心多层次硬密封蝶阀型号，请按双向压三维偏心多层次硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
