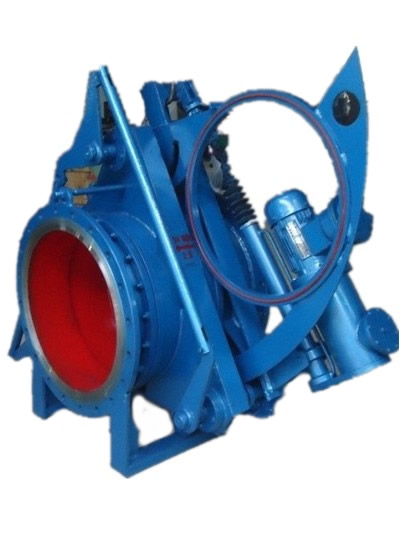

F743X液动扇形眼镜阀详细资料：
一、产品特点：
液动扇形眼镜阀又名液动扇形盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
液动盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
二、主要性能参数：
|
公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
强度试验压力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
驱动源
|
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
|
|||
|
适用温度℃
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
|
|
-20-100
|
-20-200
|
-20-300
|
||
|
适用介质
|
煤气等有毒、有害、易燃气体
|
|||
|
启闭时间S
|
≤60
|
|||
|
主要零部件材料
|
阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢
|
|||
三、主要外形连接尺寸： 单位：mm
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22
|
12-φ22 |
450
|
|
350 |
490 |
445 |
22
|
12-φ22 |
450
|
|
400 |
540 |
495 |
22
|
16-φ22 |
450
|
|
450 |
595 |
550 |
24
|
16-φ22 |
500
|
|
500 |
645 |
600 |
24
|
16-φ22 |
500
|
|
600 |
755 |
705 |
24
|
20-φ26 |
600
|
|
700 |
860 |
810 |
26
|
24-φ26 |
600
|
|
800 |
975 |
920 |
26
|
24-φ30 |
800
|
|
900 |
1075 |
1020 |
28
|
24-φ30 |
800
|
|
1000 |
1175 |
1120 |
30
|
28-φ30 |
800
|
订货须知：
一、①F743X液动扇形眼镜阀产品名称与型号②F743X液动扇形眼镜阀口径③F743X液动扇形眼镜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的F743X液动扇形眼镜阀型号，请按F743X液动扇形眼镜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
