眼镜阀

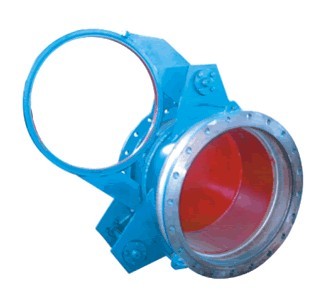

F43X手动扇形眼镜阀
    • 产品型号:
    • F43X
    • 产品口径:
    • 300-2000mm
    • 产品压力:
    • 0.05-0.25Mpa
    • 产品材质:
    • 碳钢、不锈钢
产品说明
  • F43X手动扇形眼镜阀详细资料:

    一、产品概述:
    本系列扇形眼镜阀又称盲板阀、翻板阀、扇形阀,系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。
    该系列扇形眼镜阀与其他在管路中做绝对切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。
    二、产品特点及工作原理:

    F43X手动扇形眼镜阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

    三、主要性能指标:

    公称压力MPa
    0.25
    0.15
    0.10
    0.05
    密封试验压力MPa
    0.275
    0.165
    0.11
    0.055
    强度试验压力MPa
    0.40
    0.225
    0.15
    0.075
    适用温度℃
    丁腈橡胶
    硅橡胶
    氟橡胶
    <120
    <250
    <300
    适用介质
    煤气等有毒、有害、易燃气体
    采用标准
    连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
    主要零部件材料
    阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

    四、F43X主要外形连接尺寸: 单位:mm

    F43X手动扇形眼镜阀结构图



    DN

    D

    D1

    b

    n-φd

    短系列 L

    100

    210

    170

    12

    4-φ18

    210

    150

    265

    225

    14

    8-φ18

    210

    200

    320

    280

    14

    8-φ18

    230

    250

    375

    335

    14

    12-φ18

    250

    300

    440

    395

    16

    12-φ22

    270

    350

    490

    445

    16

    12-φ22

    290

    400

    540

    495

    16

    16-φ22

    310

    450

    595

    550

    20

    16-φ22

    330

    500

    645

    600

    20

    20-φ22

    350

    600

    755

    705

    20

    20-φ26

    370

    700

    860

    810

    20

    24-φ26

    390

    800

    975

    920

    22

    24-φ30

    410

    900

    1075

    1020

    22

    24-φ30

    430

    1000

    1175

    1120

    22

    28-φ30

    450

    1200

    1375

    1320

    22

    32-φ30

    470

    1400

    1575

    1520

    26

    36-φ30

    490

    1500

    1675

    1620

    26

    36-φ30

    510

    1600

    1790

    1730

    26

    40-φ30

    530

    1800

    1990

    1930

    26

    44-φ30

    550

    2000

    2190

    2130

    26

    48-φ30

    570

    五、安装注意事项:

    手动扇形眼镜阀在开启时左、右阀体应有16-20mm的轴向位移。因此,管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移,建议按下述形式安装。扇形眼镜阀在能够保证管道外力不作用在阀门上的情况下,对安装位置不做规定。

    六、操作方法及注意事项:

    1、用扳手依次逆时针旋动三个连接螺杆,使阀体与闸板分离并有均衡,适量的间隙(16mm左右)。确认后转动闸板到工作位置,反向旋动连接螺杆,使闸板与阀体紧密接触,达到绝对密封的目的。
    2、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
    3、左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭眼镜阀前的煤气蝶阀,同时请采用通风和其它能保证安全的措施。
    4、F43X和F43AX手动扇形眼镜阀在打开左、右阀体时,应注意闸板会自动掉下,操作时禁止人站在闸板正面,以免发生危险。

    订货须知:
    一、①F43X手动扇形眼镜阀产品名称与型号②F43X手动扇形眼镜阀口径③F43X手动扇形眼镜阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的F43X手动扇形眼镜阀型号,请按F43X手动扇形眼镜阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
