ZHQ-S砾石阻火器

- 产品型号:
- ZHQ-S砾石阻火器
- 产品口径:
- 产品压力:
- 产品材质:
联系我们

产品说明

一、产品[ZHQ-S砾石阻火器]的详细资料：

产品名称：砾石阻火器

产品型号：ZHQ-S

产品概述：ZHQ-S砾石管道阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。我公司综合引进英国、德国等公司的先进技术，配之先进的加工设备和完善的检测装置，生产的防爆波纹阻火器，具有结构紧凑，可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氧气、液化气等特殊介质。

主要技术参数:适用于储存闪点低于60℃的石油化工产品，如汽油、煤油、轻柴油、甲苯等。

工作温度：≤480℃

壳体材质：碳钢、铝合金、不锈钢、SUS304、SUS304L、SUS316、SUS316L。

阻火芯件材质：不锈钢波纹板。

防爆级别：BS5501：IIA、IIB、IIC。

制造、检测标准：按GB5908-86标准执　ZHQ-S砾石阻火器，是国内沿用金属砾石阻火器，经北京设计院消防部门按照中华人民共和国国家标准GB5908-86标准进行设计生产。

二、ZHQ-S砾石阻火器结构特点：

1、结构合理、重量轻、耐腐蚀。

2、易检修、安装快捷。

3、阻火器芯子选用砾石材料，耐腐蚀，便于清洗。

三、ZHQ-S砾石阻火器性能：

1、防爆性能合格，连续13次阻爆性能试验，每次都能阻火。

2、耐烧性能合格，能防毒、防腐。

3、壳体水压试验合格。

4、阻爆性能：ⅡB级。

四、技术参数：

构件

Component

壳体

Body

阻火芯件

Fire Arresting Matenal

密封件

Seal Material

工作温度（℃）

Ambient Temperature

操作压力

Operating Pressure

连接方式

Joint type

材质

Material

碳钢 CS

不锈钢 304

不锈钢 316L

铝合金 Aluminums

不锈钢防爆阻火波纹板

SUS304（SUS316）corrugated plate with flame arrestig and anti-explosion

金属缠绕垫

Metal enlace

聚四氟乙烯

PTFE

≤480℃

0.6～500MPa

(150LB~600LB)

法兰连接

Flange joint

对焊连接

Butt Welding joint

螺纹连接

Threaded joint

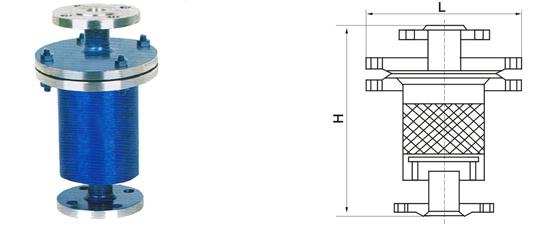

五、ZHQ-S砾石阻火器外形连接尺寸：

公称直径 DN(mm)	结构尺寸
公称直径 DN(mm)	D×S	H	h
15	57×3.5	320	180
20	57×3.5	320	185
25	89×4	320	240
32	89×4	320	240
40	108×4	405	285
50	133×4.5	405	285
65	159×5	453	316
80	159×5	487	350
100	190×5	501	380
125	219×7	555	415
150	275×7	620	440
200	325×10	695	510
250	426×10	750	530

ZHQ-S砾石阻火器维护保养方法：

1、为了确保气阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火器阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

订货须知：
一、①ZHQ-S砾石阻火器产品名称与型号②ZHQ-S砾石阻火器口径③ZHQ-S砾石阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZHQ-S砾石阻火器型号，请按ZHQ-S砾石阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
