ZGB-1波纹阻火器

- 产品型号:
- ZGB-1波纹阻火器
- 产品口径:
- 50-300mm
- 产品压力:
- 1.0-4.0Mpa
- 产品材质:
- 碳钢WCB、不锈钢304、316、316L
联系我们

产品说明

一、产品[ZGB-1波纹阻火器]的详细资料：

产品名称：波纹阻火器

产品型号：ZGB-1

产品概述：ZGB-1波纹阻火器主要用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要安全设备。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。该产品广泛应用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。储罐波纹阻火器用于管道、闪点小于28℃的甲类、油品、氢氧液化类和闪点小于60℃的煤油、柴油、甲笨、原油等，能和呼吸阀配套使用，还能单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。产品有管道波纹阻火器,防爆波纹阻火器,储罐防爆波纹阻火器,管道防爆波纹阻火器

二、波纹阻火器概述：

　　ZGB-1新型波纹石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合格,该产品大范围用于石油储罐,是避免意外火种侵入罐内,避免意外事故,是储罐防火的最佳产品。

三、波纹阻火器性能及特点：

1、该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

2、易检修，安装快捷，检查时不用拆卸呼吸阀。耐烧性能合格，耐烧试验1小时没有回火现象。

3、阻火器芯子选用不锈钢材料，耐腐蚀，便于清洗。壳体水压试验合格。

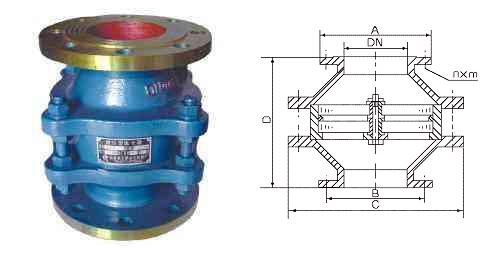

四、波纹阻火器结构图：

五、波纹阻火器主要零件材料：

阀体材料	碳钢WCB、铝合金、不锈钢
阻火芯件材料	不锈钢防爆阻火波纹板
密封件材料	耐油石棉橡胶、四氟PTFE
环境温度 ℃	≤480
公称压力(MPa)	0.6~5.0
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

六、波纹阻火器主要外形连接尺寸：GB、JB标准

规格	安装尺寸（mm）
规格	D2	D	L	H	N-d
DN50	Φ110	Φ140	220	235	4×14
DN80	Φ150	Φ185	280	270	4×18
DN100	Φ170	Φ205	325	275	4×18
DN150	Φ225	Φ260	425	290	8×18
DN200	Φ280	Φ315	495	305	8×18
DN250	Φ335	Φ370	595	320	12×18
DN300	Φ395	Φ435	655	405	12×23

七、美标波纹阻火器主要外形连接尺寸：ANSI、API、ASME 可供JIS标准

规格	安装尺寸（mm）
规格	D2	D	L	H	N-d
2"	Φ120.5	Φ152	220	235	4×19
3"	Φ152.5	Φ190	280	270	4×19
4"	Φ190.5	Φ229	325	275	8×19
6"	Φ241.5	Φ279	425	290	8×22
8"	Φ298.5	Φ343	495	305	8×22
10"	Φ362	Φ406	595	320	12×25
12"	Φ432	Φ483	655	405	12×25

阻火器的维护保养方法：

1、为了确保气阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火器阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

订货须知：
一、①ZGB-1波纹阻火器产品名称与型号②ZGB-1波纹阻火器口径③ZGB-1波纹阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZGB-1波纹阻火器型号，请按ZGB-1波纹阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
