ZHQ-B氢气阻火器

- 产品型号:
- ZHQ-B
- 产品口径:
- 20-200mm
- 产品压力:
- 0.6-2.5Mpa
- 产品材质:
- 碳钢WCB、不锈钢304、316、316L
联系我们

产品说明

一、产品[ZHQ-B氢气阻火器]的详细资料：

产品名称：氢气阻火器,氢气管道阻火器,氢气放空阻火器,不锈钢氢气阻火器

产品型号：ZHQ-B

产品概述：ZHQ-B氢气阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。采用四片不锈钢阻火波纹板，比普通管道阻火器多两片，具有耐腐蚀、耐磨损等特点。产品有氢气管道阻火器,氢气放空阻火器,不锈钢氢气阻火器

二、阻火器工作原理：

大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。这样，火焰进入阻火器后就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。

1、传热作用：

管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。我们知道，阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定程度时火焰即被熄灭。进行的试验表明，当把阻火器材料的导热性提高460倍时，其熄灭直径仅改变2.6%。这说明材质问题是次要的。即传热作用是熄灭火焰的一种原因，但不是主要的原因。因此，对于作为阻爆用的阻火器来说，其材质的选择不是太重要的。但是在选用材质时应考虑其机械强度和耐腐蚀等性能。

2、器壁效应：

根据燃烧与爆炸连锁反应理论，认为燃烧炸现象不是分子间直接作用的结果，而是在外来能源（热能、辐射能、电能、化学反应能等）的激发下，使分子分裂为十分活泼而寿命短促的自由基。化学反应是靠这些自由基进行的。自由基与另一分子作用，作用的结果除了生成物之外还能产生新的自由基。这样自由基又消耗又生新的如此不断地进行下去。可知易燃混合气体自行燃烧（在开始燃烧后，没有外界能源的作用）的条件是：新产生的自由基数等于或大于消失的自由基数。当然，自行燃烧与反应系统的条件有关，如温度、压力、气体浓度、容器的大小和材质等。随着阻火器通道尺寸的减小，自由基与反应分子之间碰撞几率随之减少，而自由基与通道壁的碰几率反而增加，这样就促使自由基反应减低。当通道尺寸减小到某一数值时，这种器壁效应就造成了火焰不能继续进行的条件，火焰即被阻止。由此可知，器壁效应是阻火器阻火焰作的主要机理。由此点出发，可以设计出知种结构形式的阻火器，满足工业上的需要。

三、氢气阻火器技术参数：

1、适用于储存闪点低于60℃的石油化工产品，如汽油、煤油、轻柴油、甲苯等储罐上。

2、工作温度≤80℃

3、壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L。

4、阻火芯件材质：不锈钢波纹板。

5、防爆级别：BS5501: 11A、11B、11C。

6、制造、检测标准：按GB5908-86、GB13347-92标准执。

7、法兰标准:HG20594-97P7PN1.0如客户需用GB、SH、HGJ、JB、ANSI、DIN、JIS等标准或改变压力等级；

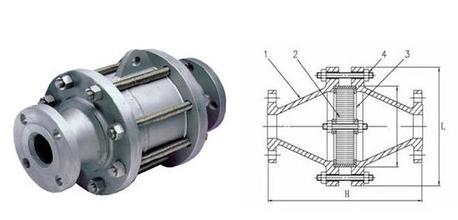

四、氢气阻火器结构图：

五、氢气阻火器外形连接尺寸：

DN	20	25	40	50	80	100	150	200
L	195	195	245	245	280	335	460	520
H	200	200	240	240	250	260	360	420

阻火器的维护保养方法：

1、为了确保气阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火器阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

订货须知：
一、①ZHQ-B氢气阻火器产品名称与型号②ZHQ-B氢气阻火器口径③ZHQ-B氢气阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZHQ-B氢气阻火器型号，请按ZHQ-B氢气阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
