800X压差旁通平衡阀

- 产品型号:
- 800X
- 产品口径:
- 20-800mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 碳钢、不锈钢、铬钼钢
联系我们

产品说明

一、产品[800X压差旁通平衡阀]的详细资料：

产品型号：800X

产品名称：800X压差旁通平衡阀

产品特点：凯斯特牌800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。

结构特点：

800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。恒定阀门两端及被控系统压差，支持用户系统变流量运行；依靠压差自动工作无须外界动力；可以直接显示控制压差；可以直接设定控制压差；控制压差调节灵敏，操作简单；介质温度：0~150℃;控制压差可调范围:0.05~0.6Mpa控制压差误差≤±5%;

工作原理和用途：

常闭型旁通压差控制阀用于燃油、燃气热源供、回水管，中央空调的分、集水器之间，作为一次测定流量，二次侧变流量系统的旁通安装，可有效保护燃油、燃气机组不会因流量过小导致的温度过高而损坏，可有效的保护冷水机组因流量过小而造成的局部冻结而损坏。

常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统，使用时按高度差设定该阀的压差，并在低区回水管适当位置安装减压泵、止回阀，调节阀组成的回水减压装置，通过调节阀来调节并设定回水管压力，这样既可保证高区用户不会出现倒空现象，又可保护低区设备不会因压力过高而损坏。

二、主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

四、凯斯特牌压差旁通平衡阀主要外形连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	292	136	520	126	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	292	136	520	126	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	520	126	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	330	155	610	160	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	203	330	155	610	160	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	350	165	625	180	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	365	175	642	200	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	195	750	270	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	455	220	808	310	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	475	230	864	320	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	530	255	1135	370	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	623	300	1185	430	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	700	340	1325	480	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	840	415	1385	525	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	880	430	1445	580	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	930	460	1445	635	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	9285	24-33	24-39	24-48

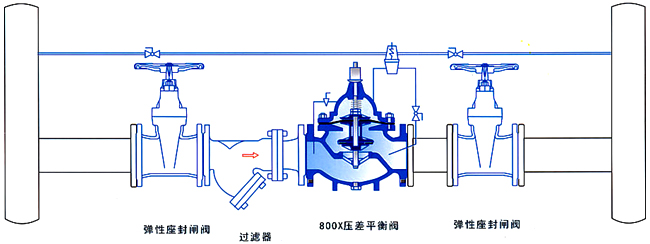

安装示意图

订货须知：

一、①压差旁通平衡阀产品名称与型号②压差旁通平衡阀口径③压差旁通平衡阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的压差旁通平衡阀型号，请按压差旁通平衡阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
