GZW-1防爆阻火器

- 产品型号:
- GZW-1防爆
- 产品口径:
- 20-600mm
- 产品压力:
- 0.6-5.0Mpa
- 产品材质:
- 碳钢WCB、不锈钢304、316、316L
联系我们

产品说明

一、产品[GZW-1防爆阻火器]的详细资料：

产品名称：防爆阻火器

产品型号：GZW-1

产品概述：GZW-1防爆阻火器又名阻爆燃型管道阻火器系新型可燃气体管道阻火器，是根据HGS07管道阻火器进行改进的新型阻火器，外形尺寸及内部结构均有改进，其功能与HGSO7管道阻火器基本相同，属更新换代的新产品。

该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。该阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

二、防爆阻火器主要用途：

1、输送可燃性气体的管道上；

2、火炬系统；

3、油气回收系统；

4、加热炉燃料气的管网上；

5、气体净化通化系统；

6、气体分析系统；

7、煤矿瓦斯排放系统

三、产品性能及特点：

1、连续13次以亚音速火焰试验每次都能阻止火焰的通过。

2、水压试验2.4MPa无渗漏。

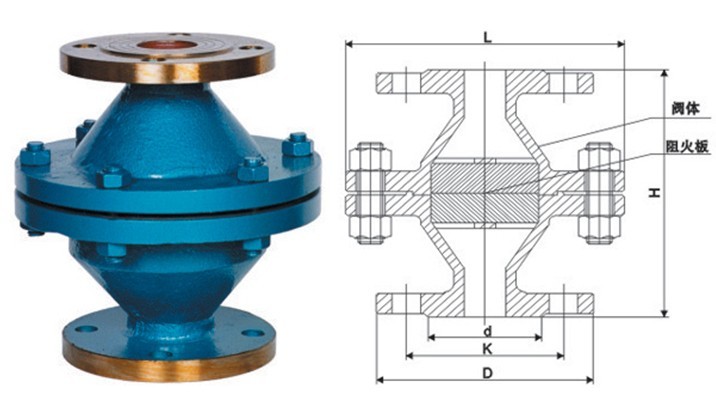

四、防爆阻火器结构图：

五、主要零部件材料：

阀体材料	碳钢WCB、不锈钢304、316、
阻火芯件材料	不锈钢防爆阻火波纹板
密封件材料	耐油石棉橡胶、四氟PTFE
环境温度 ℃	≤480
公称压力(MPa)	0.6~5.0
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

六、防爆阻火器主要外形连接尺寸：

型号	口径	MPa	外形尺寸（mm）				螺栓
型号	口径	MPa	K	D	DL	L	数量(KG)	螺纹
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33

防爆管道阻火器安装与维修：

管道阻火器与管路连接可水平安装也能垂直安装。定期检查，一旦发现堵塞，应用高压蒸汽、压缩空气或有机溶剂清洗，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。

订货须知：
一、①GZW-1防爆阻火器产品名称与型号②GZW-1防爆阻火器口径③GZW-1防爆阻火器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的GZW-1防爆阻火器型号，请按GZW-1防爆阻火器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
